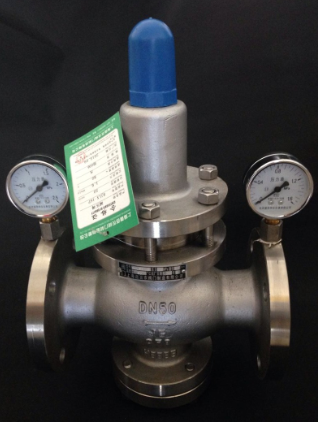

气体减压阀-迦百农-销售-批发
一；详细介绍
气体减压阀主要用于气体管路实现减压稳压功能。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成，导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小控制空气、氮气、氧气、氢气、液化气、天然气等气体。实现减压稳压功能。
二；结构原理
气体减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀;若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。 图14-2所示为内部先导式减压阀的结构图，与直动式减压阀相比，该阀增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。
http://www.shjbn.com/2006111794741P1484.htm
三；参数
气体减压阀
材质：不锈钢 铸钢 316L
压力范围；0.6-1.6MPa
适用介质：油品、酸类、腐蚀性介质等
公称通径：DN15-300mm
使用温度：-20℃-425℃。
四；安装和使用
气体减压阀
1、安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。
2、减压阀应安装便于操作和维修的地方，并且必须直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向*，切勿装反。
3、减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母背紧，拧上防护罩。
4、减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。
5、安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。
6、减压阀进口还要装汽水分离器和疏水阀，减压阀出口也要装疏水阀。
超过此规定订货时要说明。
